Изготовление копий пластиковых деталей и пластмассовых запчастей


Версия для печати

Изготовление копий пластиковых деталей и пластмассовых запчастей

Очень часто, практически всегда, возникает необходимость быстро заменить некую пластиковую запчасть в оборудовании. Никогда не знаешь наперёд, что именно сломается, а весь ассортимент запчастей владелец оборудования не может себе позволить держать в наличии, так как это не рационально по затратам. Но есть альтернатива: изготовление копий пластмассовых деталей, пластиковых запчастей при помощи силиконовых форм и жидких пластмасс (материалы для копирования в данном случае мы покупали на сайте elastoform.com.ua).

Изготовление копий пластиковых деталей и пластмассовых запчастей

Лучше иметь целый образец, тогда и копия будет очень похожа на новую запчасть. Так может быть, если в вашем оборудовании имеется несколько одинаковых запчастей, а сломалась только одна. В этом случае мы снимаем ещё и уцелевшую пластиковую запчасть и используем её в качестве образца для изготовления копии пластиковой запчасти.

Если нет целого образца, то возможны варианты: а) запчасть разломалась на части - склеиваем её суперклеем, этого достаточно для изготовления отливочной формы из силикона; б) запчасть частично износилась, например отломался и потерялся зуб на шестерне, или на червячной шестерне "не осталось живого места" - в этом случае долепливаем недостающее скульптурным пластилином или даже холодной сваркой из автомагазина.

Имея образец пластиковой детали, можем изготовить её копию. Для начала надо из силикона сделать форму. Сложность формы и её изготовления напрямую зависит от сложности формы пластиковой детали, копию которой мы будем делать.

Начнём с простой запчасти без обратных углов, без необходимости делать силиконовую форму из двух частей. Давайте в домашних условиях с помощью подручных средств изготовим пластиковую запчасть - копию вот такой детали.

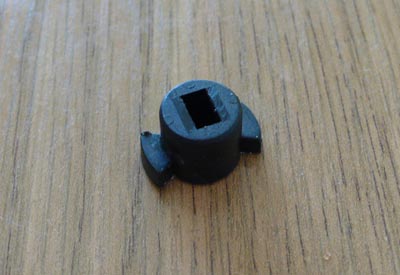

Образец пластмассовой детали для изготовления копии

Для начала сделаем своеобразную "опалубку": на картон установим пластиковое кольцо, отрезанное от упаковки каких-то таблеток. По периметру заделаем щели пластилином. Вовнуть покладём наш образец пластиковой детали, которую мы копируем. Теперь эту деталь можно заливать силиконом, чтобы получилась силиконовая форма для отливки копии пластикового изделия.

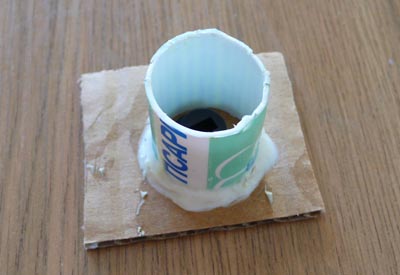

Опалубка для отливки силиконовой формы для изготовления копии пластиковой детали

Силикон у нас вот такой, хорошо взбалтываем бутылку и отмеряем в разовый стаканчик 50 гр на кухонных весах, аптечным шприцом добавляем 1 мл катализатора. Хорошо перемешиваем состав (около 3 минут) и тонкой струйкой вливаем жидкость в нашу опалубку с установленной моделью, следя за тем, чтобы не образовывалось воздушных полостей. Согласно инструкции, форма окончательно затвердеет в течение 10 часов, но уже и через час она будет вполне пригодна для отливки копии пластиковой детали.

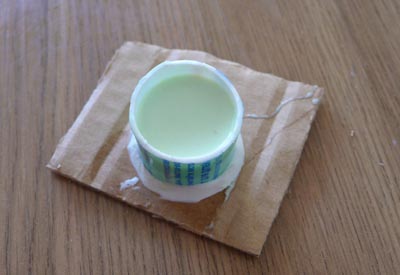

Образец пластиковой детали залит силиконом

Извлекаем застывший силикон из опалубки, вынимаем оттуда образец пластиковой детали.

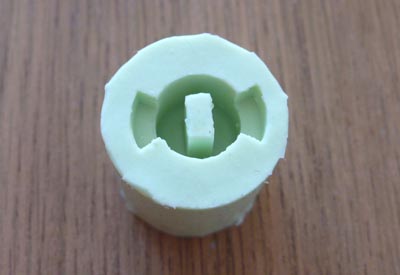

Силиконовая форма для изготовления копии пластиковой детали

Берём двухкомпонентный жидкий пластик (он же - заливочный полиуретан) и готовим необходимое количество, в нашем случае смешиваем по 10 гр каждой части в другом одноразовом стаканчике. Тут надо действовать без суеты, но быстро, так как состав становится очень вязким в течение 3 минут, в таком виде он уже не сможет быть использован. Итак, хорошо перемешиваем компоненты и тонкой струёй заливаем в отливочную форму, следя за равномерностью заливки и отсутсвием воздушных пузырьков.

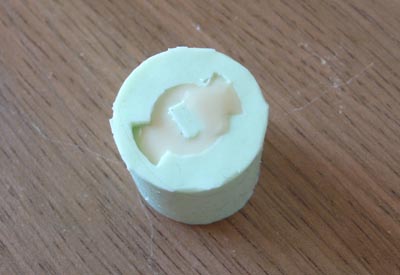

Жидкий пластик залит в форму для изготовления копии запчасти

Это мой "первый блин - комом", немного криво залил, но последущие копии получились более аккуратные, просто уже не фотографировал. Но и в данном случае не требовалось очень большой точности, первую копию плаcтиковой детали доработал на точильном круге - выровнял верхнюю (если смотреть по заливке) плоскость.

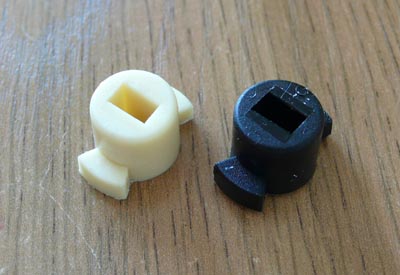

Образец пластмассовой детали и её копия

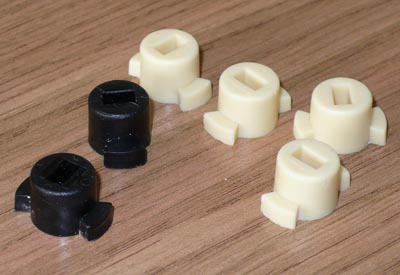

Полученным результатом я очень доволен: на полученных копиях пластмассовых запчастей повторились даже мельчайшие детали образца, как будто отливалось на заводе на заводских пресс-формах.
